Description

OPTIMISATION DE L’ENCOMBREMENT

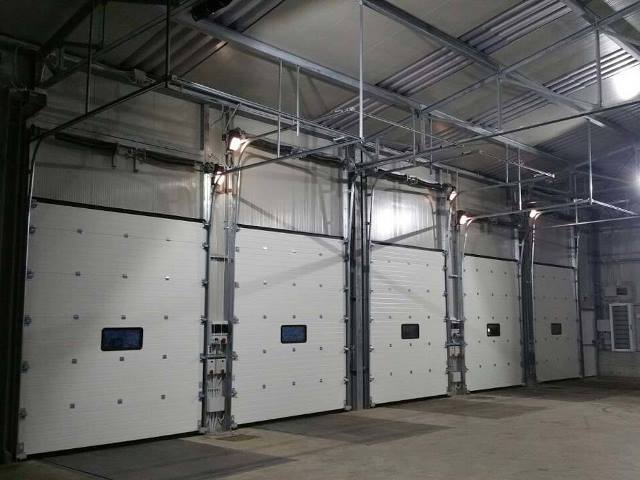

Votre zone dégagée conditionnera la position des rails (type de remontée) et des ressorts (avant ou arrière) :

• Linteau standard : retombée mini 420 mm etressorts à l’avant
• Linteau réduit : retombée mini 205 mm et ressorts à l’arrière
• Linteau haut : retombée mini 600 mm, maxi 4460 mm et ressorts à l’avant
• Linteau vertical : 2 x hauteur de baie + 300 mmet ressorts à l’avant

STRUCTURE & QUINCAILLERIE

• Le panneau est isolé, épaisseur 40 mm, composé de 2 tôles en acier galvanisé remplies de mousse polyuréthane.
• Ressorts en acier trempé (ou poudré sur demande), prévus pour une durée de 20 000 cycles (ressorts intensifs sur demande)
• Quincaillerie et rails en acier galvanisé (possibilité d’avoir l’ensemble en inox sur demande)

DIMENSIONS
(Toutes autres dimensions étudiées sur demande)
Hauteur des sections : 500 mm ou 610 mm
Retombée linteau mini : 205 mm
Largeur porte maximum : 7000 mm
Hauteur porte maximum : 6500 mm

OPTIONS
Serrure à canon européen

• Si porte manuelle, poignée encastrée, marchepied et verrou fournis
• Portillon incorporé ou adjacent

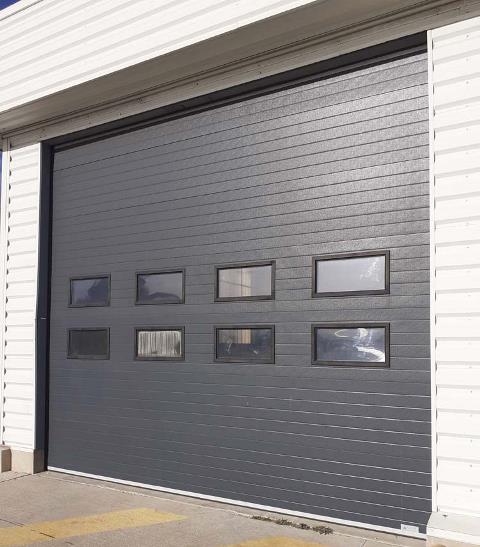

• Hublots (ovales/rectangulaires/ronds) ou sections vitrées
• Grille de ventilation
• Habillage supérieur et latéral en panneaux fixes ou tubes acier électro zingués

MANOEUVRE

• Manuelle : par cordon ou treuil à chaîne
• Motorisée avec motoréducteur :

a) Fonctionnement :

• A pression maintenue (Homme-mort)
• Semi-automatique (impulsions montée et descente)
• Automatique (impulsion montée et temporisation pour descente)

b) Type et alimentation :
En fonction du bâtiment

• Logique intégrée avec boîte à boutons
• Coffret de commande déporté
• 230V Mono et 400V Tri
